חיישני מפלס מבוססי טכנולוגית Reed

Project Description

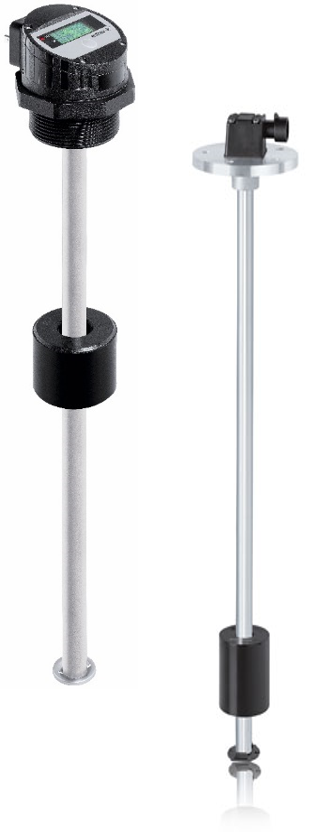

חיישני מפלס מבוססי טכנולוגית Reed

שינויי בהתנגדות החיישן לפי גובה המפלס

עיקרון הפעולה של חיישן זה מבוסס על שינויי של התנגדות לפי גובה המפלס. שרשרת של התנגדויות המחוברות בטור ממוקמות לאורך מוט המדידה. בסמיכות אליהם מפסקים בטכנולוגית Reed. כאשר גובה הנוזל הנו בגובה מפסק Reed בדיד, המפסק שמשנה את מצבו ומקצר חלק מההתנגדות הכוללת של המוט (חיישן המדידה). על מנת להבטיח רזולוציית מדידה גבוהה של החיישן, אות המוצא יחסי לכמות מפסקי Reed הממוקמים במרחקים של 5 – 35 מ"מ זה מזה. ככל שהמרחק בין המפסקים קטן יותר מתקבלת רזולוציה גבוהה יותר, הכול בהתאם לדרישות הלקוח וליישום.

חיישן שתי רמות מפלס High / Low

לאורך החיישן ממוקמים שני מפסקים מסוג Reed, בחלקו העליון עבור חיווי על סף עליון של גובה הנוזל ובחלקו התחתון עבור חיווי על סף תחתון של הנוזל.

  • מגוון חומרים המיועדים למגוון טמפרטורות.
  • יציאה אנלוגית, זרם או מתח
  • נקודות סף (switching points) הניתנות לתכנות
  • אפשרות למדידת טמפרטורה מובנית במוצר.
  • ניתן להזמנה עם תצוגת LCD ולוח מקשים.

מד גובה מפלס עבור דלק ושמן הידראולי

עם נקודות מפלס תחתונה ועליונה (min – max)  מסוג התנגדותי.
תואם לתקן – IP 67 DIN EN 60529
תחום טמפ' עבודה  40°C – +85°C-
